一 、設計依據:
1、圖號:
2、GB50017-2003《鋼結構橋梁模板設計規范》、GB50011-2001《建筑抗震設計規范》
3、《JTJ041-2000公路橋涵橋梁模板施工技術規范》。
4、《路橋施工計算手冊》。
5、《橋梁模板材料力學》, 《橋梁模板工程力學》等其它相關規范手冊。
二、橋梁模板配備
1、橋梁模板配置表如下
|
序號 |
名稱 |
數量（套） |
總重量（噸） |
橋梁模板平面方 |
kg/m2 |
備注 |
|
1 |
1.2m*2m墩柱橋梁模板 |
9 |
6.759 |
7.54 |
99.6 |
以18米計 |
|
2 |
1.2m*1m墩柱橋梁模板 |
3 |
1.281 |
3.77 |
113.3 |
以3米計 |
|
2 |
K9+287跨河橋樁系梁橋梁模板 |
1 |
4.65 |
42.336 |
109.8 |
四柱三系 |
|
3 |
K9+287跨河橋蓋梁橋梁模板 |
1 |
10.485 |
101.1 |
103.7 |
四個半柱 |
|
合計 |
|
|
23.175 |
|
|
|

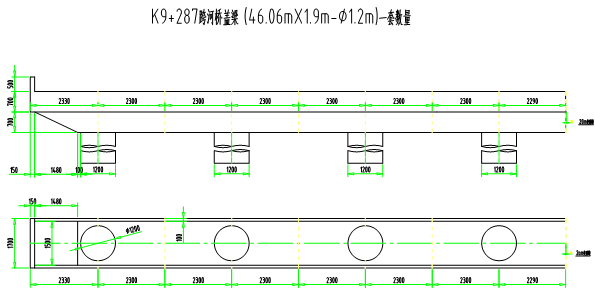

2、蓋梁橋梁模板如下圖
3、蓋梁橋梁模板設計參數
抗震調整系數γRE: 0.75
熱軋普通槽鋼: [40b
鋼材牌號: Q235
鋼材強度折減系數: 1.00
腹板厚度: tw = 12.50 cm
毛截面面積: A = 83.07cm2
截面慣性矩: Ix = 18644.40cm4
半截面面積矩: Sx = 564.40cm3
回轉半徑: ix = 15.00cm
iy = 2.78cmh
截面模量: Wx = 932.20cm3
Wymin = 82.60cm3
截面模量折減系數: 0.95
凈截面模量: Wnx = 885.59cm3
Wnymin = 78.47cm3
受壓翼緣自由長度: l1 = 2.00m
截面塑性發展系數: γx = 1.05 、γy = 1.20
結構驗算說明
在蓋梁的施工過程中蓋梁支撐體系采用在墩身橫穿鋼棒，然后在鋼棒上利用[40b槽鋼支設橋梁模板進行施工。
單個蓋梁計算荷載的砼重量
G1=（18.42-1.48×1.4×2）×26.4=376.89KN
單個蓋梁內的鋼筋重量為
G2=68.5KN
橋梁模板重量為
G3=24.9KN
本計算考慮在砼施工時的振搗沖擊系數為1.1
故，計算均布荷載為
q=(759.5+75.1+24.9)×1.1/11.2=84.42 KN/m
對結構受力進行分析計算：
結構受力圖如圖（一）
三、最大砼側壓力計算
F1=0.22γct0β1β2V1/2=0.22×26.4×8×1.2×1.15×21/2=88.4KN/m2
混凝土的初凝時間t0為8h，澆注速度V為2m/h，混凝土的比重取26.4KN/m3。因是一次澆筑，每次按1.4米計算，截面積27.63m2
F2=γCh=26.4×1.4=36.96KN/㎡
兩者比較取側壓力為88.4 KN/m2。其他動載為施工荷載，按照常規取5。
F=36.96×1.2+5×1.4=51.35KN/㎡

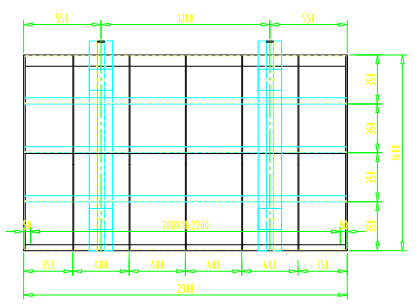

蓋梁側模設計圖
四、 側橋梁模板驗算
1、面板驗算 ：
因面板橫肋[8#為通長，而縱肋為δ6mm鋼板在縱肋處斷開焊接，主要起到將縱肋聯接成為整體受力的作用，考慮縱肋為主受力結構，不再考慮橫肋的受力。面板縱肋長寬比大于3，受力結構按照單向板考慮。截取10mm寬面板按簡支梁進行驗算。
A:截面特性計算
B:面板強度和撓度驗算
兩縱肋最大凈距取最大的40cm計算
 ，滿足要求。
2、 拉桿柱驗算
拉桿柱驗算分為兩部分，第一部分是受力結構分析，第二部分是拉桿柱驗算。
(1)拉桿柱受力結構分析:
拉桿柱上按照間距1.6m設置了拉桿，抵抗來自墩柱橋梁模板傳遞過來的側壓力。根據結構圖示，是兩點支撐多點集中力模式，為計算方便，均按照標準模式簡化如下：
  ，滿足要求。
  ，滿足要求。
(2)拉桿計算
拉桿按照最大間距橋梁模板受力作用的一半進行計算,拉桿采用直徑為22mm的圓鋼制作。
